Autor: Kumar V. Mahtani Mahtani (Profesor Ayudante en la Universidad Politécnica de Madrid y Profesor Visitante en la Universidad París-Saclay, Francia)
Tiempo de lectura: 5 minutos
La transmisión de energía eléctrica mediante corriente continua de alta tensión, conocida como HVDC (High Voltage Direct Current), se ha convertido en una tecnología fundamental para enfrentar los desafíos energéticos del siglo XXI. Con la creciente integración de fuentes renovables y la necesidad de redes eléctricas más interconectadas y eficientes, los sistemas HVDC desempeñan un papel crucial. En este contexto, los convertidores utilizados en las líneas HVDC son los pilares tecnológicos que permiten una operación confiable y eficiente.
En este artículo, exploraremos las tecnologías de convertidores HVDC más relevantes, analizando sus características, ventajas y aplicaciones en sistemas de transmisión modernos.
Convertidores HVDC: tipos y funcionamiento
En la tecnología HVDC predominan dos tipos principales de convertidores: los convertidores conmutados por línea (LCC, Line Commutated Converters) y los convertidores de fuente de tensión (VSC, Voltage Source Converters). Ambos tienen diferencias significativas en cuanto a su diseño, capacidades y aplicaciones.
Convertidores LCC
Los convertidores LCC son una tecnología madura que ha sido utilizada durante décadas en sistemas HVDC. Estos convertidores se basan en el uso de tiristores, dispositivos semiconductores que permiten conmutar corrientes altas. La operación del LCC depende de la tensión alterna de la red conectada para conmutar el flujo de corriente.
Entre las principales ventajas de los LCC se encuentran su capacidad para manejar altos niveles de potencia y tensión, siendo ideales para transmisiones de larga distancia y alta capacidad. Un ejemplo destacado es el sistema LCC más grande hasta ahora construido, que opera con una capacidad de 12 GW a 1100 kV. Sin embargo, los LCC tienen limitaciones en cuanto a su capacidad para manejar fallos en la red y su dependencia de redes de corriente alterna robustas para funcionar adecuadamente.
Convertidores VSC
Por otro lado, los convertidores VSC representan una evolución más reciente en la tecnología HVDC. Utilizan transistores como los IGBT (Transistor Bipolar de Puerta Aislada) y permiten un control más preciso y flexible de la potencia transmitida. A diferencia de los LCC, los VSC no dependen de la red de corriente alterna para conmutar, lo que les permite operar en condiciones de red más débiles.
Los VSC sobresalen en aplicaciones que requieren una respuesta rápida y flexible, como la integración de fuentes renovables y la creación de redes HVDC malladas o multi-terminales. Estos convertidores también son capaces de proporcionar servicios auxiliares a las redes de corriente alterna, como soporte de tensión y capacidad de arranque en negro (black start), lo que los hace más versátiles en comparación con los LCC.

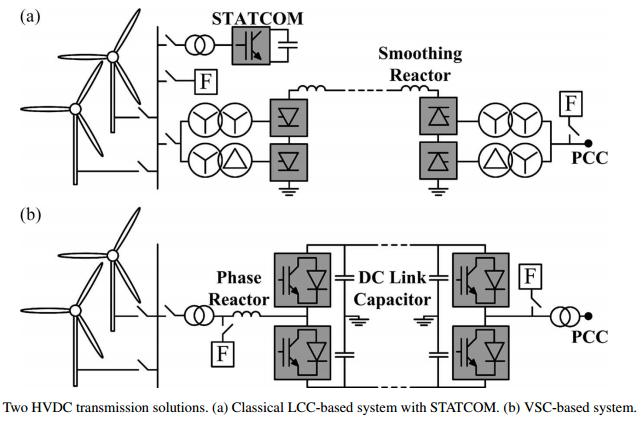

Comparación entre LCC y VSC
La elección entre LCC y VSC depende de las necesidades específicas del sistema de transmisión. Mientras que los LCC son ideales para aplicaciones de transmisión de larga distancia y alta potencia, los VSC son más adecuados para sistemas que requieren flexibilidad, como redes offshore y conexiones multi-terminales.
| Características | LCC | VSC |
|---|---|---|
| Capacidad de potencia/tensión | Muy alta | Alta |
| Control del flujo de potencia | Limitado | Preciso y dinámico |
| Manejo de fallos en CA | Dependiente del diseño | Excelente |
| Compatibilidad con redes débiles | Baja | Alta |
| Aplicaciones | Larga distancia, sistemas robustos | Renovables, sistemas débiles |
Desafíos y avances en los convertidores VSC
Los convertidores VSC han experimentado avances significativos en las últimas décadas, impulsados por la demanda de sistemas más eficientes y confiables. Un ejemplo de innovación es la implementación de topologías de convertidores modulares multinivel (MMC, Modular Multilevel Converters), que mejoran la eficiencia y reducen las pérdidas en sistemas de alta capacidad.
Sin embargo, aún existen desafíos importantes, especialmente en términos de manejo de fallos en corriente continua (CC). Durante un cortocircuito en el sistema HVDC, los convertidores VSC tradicionales no pueden evitar la circulación de corriente de fallo. Para superar esta limitación, se han desarrollado topologías avanzadas como los convertidores MMC de submódulos de puente completo, que bloquean las corrientes de fallo y permiten una recuperación más rápida del sistema.
Otro desafío relevante es la necesidad de reducir el tamaño y peso de los convertidores en aplicaciones offshore. Esto es crucial para disminuir los costos de instalación y operación en plataformas marinas.
Aplicaciones de convertidores HVDC
Los convertidores HVDC desempeñan un papel clave en varias aplicaciones críticas:
1. Integración de energías renovables: Los convertidores VSC permiten la conexión eficiente de parques eólicos y solares, especialmente aquellos ubicados lejos de los centros de consumo.
2. Interconexiones internacionales: Los sistemas HVDC facilitan la transmisión de energía entre países y continentes, mejorando la seguridad energética y permitiendo el comercio de energía.
3. Estabilidad de redes híbridas AC/DC: Los convertidores HVDC ayudan a estabilizar las redes híbridas al proporcionar servicios auxiliares como el control de tensión y la regulación de frecuencia.
Hacia redes globales HVDC
Con la creciente necesidad de redes eléctricas más interconectadas, los sistemas HVDC están evolucionando hacia configuraciones malladas que pueden cubrir distancias continentales y conectar múltiples fuentes de generación y centros de consumo. Este concepto, conocido como supergrids, requiere una combinación de tecnologías LCC y VSC para optimizar el rendimiento y la eficiencia.
Los avances en tecnologías como los convertidores DC/DC también están permitiendo la integración de diferentes niveles de tensión en un solo sistema HVDC, aumentando la flexibilidad y reduciendo los costos de infraestructura.
Conclusión
La tecnología HVDC y sus convertidores son la columna vertebral de las redes eléctricas del futuro. Desde la integración de renovables hasta la creación de redes globales, los avances en convertidores LCC y VSC están transformando la forma en que se genera, transmite y utiliza la energía eléctrica. A medida que la demanda de energía limpia y confiable sigue creciendo, el desarrollo de estas tecnologías será esencial para garantizar un suministro sostenible y eficiente en todo el mundo.
