En el proyecto se utilizan numerosas herramientas de software libre, como OpenFOAM. Se está estudiando el software FreeCAD, al menos para geometrías sencillas. Aquí se muestra una columna con una “heave plate”. Basta con crear dos cilindros aditivos y combinarlos con una unión booleana.

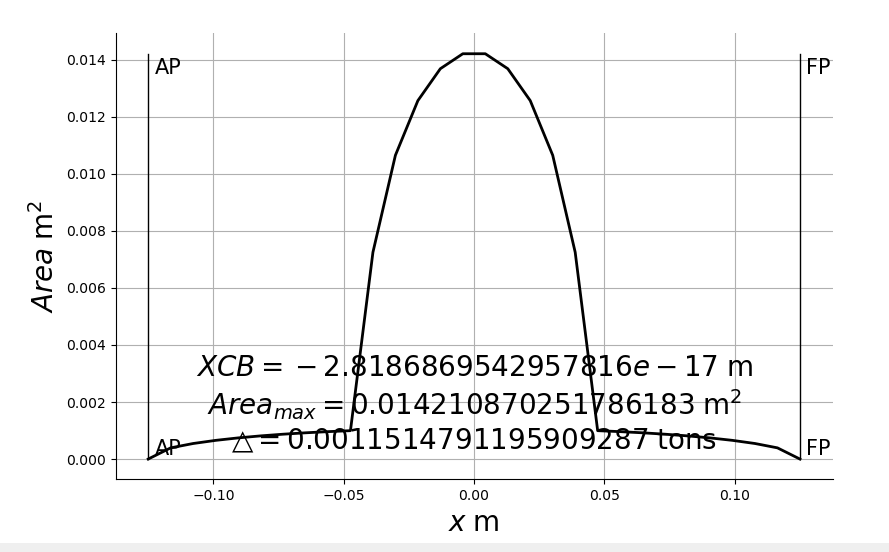

Una característica realmente interesante de FreeCAD, para aplicaciones navales y oceánicas, es el “workbench” llamado “ship”, creado por el colaborador del CEHINAV José Luis Cercós Pita (doctor ingeniero por la UPM, actualmente en la U. Upsala, Suecia). Dentro del workbench, hay que escoger Ship design -> Create a new ship, con el cuerpo seleccionado (“body”). Las dimensiones se ajustan automáticamente, con nombres estándar: eslora, manga, puntal. Es muy sencillo obtener la curva de áreas (“areas curve”), peculiares en este caso, ya que no se trata de un barco:

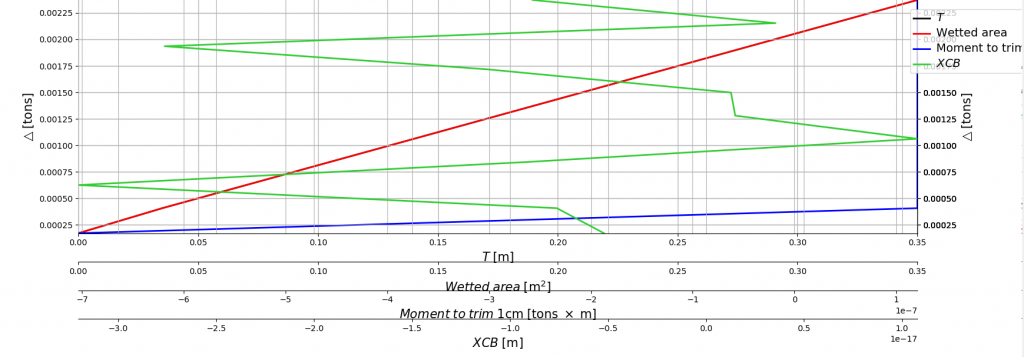

También, las curvas hidrostáticas. Algo peculiares, también, en este caso.

Por último, en el menú Weights se puede crear un nuevo peso. Asignando la densidad del objeto, se obtienen los momentos de inercia, lo cual puede ser de bastante utilidad para geometrías más complicadas.

También llama la atención que el mallador gMesh esté incorporado a FreeCAD, ofreciendo una alternativa a los malladores de OpenFOAM.
